众所周知，特别近十年来，RTO（蓄热式氧化炉）、RCO及TO焚烧系统广泛使用在炼化、化工、包装印刷等行业VOCs治理项目中。RTO系统运行的爆炸安全一直是企业和监管单位关注的重中之重，不少地方上也出了对应的安全规范，如江苏省今年发布的《蓄热式焚烧炉系统安全技术要求》（DB32/T 4700-2024），该标准自今年3月5日就已开始实施。

  但近年来RTO焚烧炉的回火、燃爆事故时有报道，如果使用了阻火器、并严格使用合格的阻火器，这些事故发生的频率会有所降低或者规避。今日就跟随河北宏顺旺吉环保科技有限公司来专题聊聊，为什么说安全可靠的阻火器对RTO焚烧系统非常重要？

【1.为什么阻火器很重要？】

GB/T20801.6《压力管道规范 工业管道 第6部分：安全防护》第5.1.2指出，在工艺装置中，有大量潜在爆炸性环境的非电气设备以及管道系统。阻火器是非电气设备防爆的主要安全防护装置，具有防止爆炸、阻止爆炸通过管道蔓延以及防止爆燃发展成爆轰的作用。

GB /T20801.6《压力管道规范 工业管道 第6部分：安全防护》第5.2要求，在火炬、焚烧炉、氧化炉等燃烧设备入口处设置阻火器。

HJ1093-2020《蓄热燃烧法工业有机废气治理工程技术规范》明确规定，应在RTO治理工程与主体生产工艺设备之间的管道系统中安装阻火器。

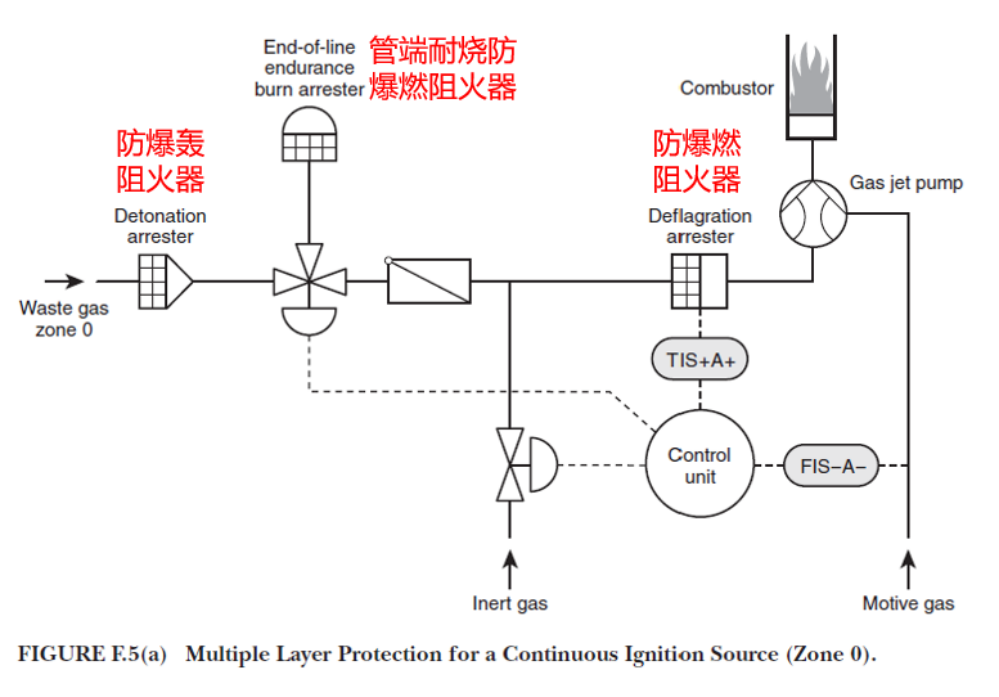

美国国家防火协会NFPA69-2014《爆炸防护系统标准》中要求焚烧系统采用阻火器（如下图所示）：

【2.什么样的阻火器才是安全的呢？】

GB /T20801.6《压力管道规范 工业管道 第6部分：安全防护》第5.1.1要求，阻火器产品和应用应符合ISO 16852和CEN/TR 16793等相关标准的规定。要满足ISO16852和CEN TR 16793要求，阻火器就必须依照ISO16852进行阻火性能测试，取得ATEX型式认证证书，包括ATEX产品型式试验证书，和 ATEX工厂生产过程质量体系认证证书。前者是保证送检产品质量合格，后者是保证批量产品质量和送检产品一致。而且这两个证书的发证机构，都应是国际电工组织认可的阻火器测试机构。

《关于加强储罐罐顶油气连通安全运行的通知》 （中石化安风【2020】1号）指出，阻火器必须取得德国IBExU和PTB机构出具的ATEX型式试验证书和ATEX工厂生产过程质量体系证书，否则不得使用。

【3.什么样的阻火器才是可靠的呢？】

阻火器既要阻火，同时也要保证介质的正常流通，也就是说，阻火器的压降要小。阻火器一旦压降过大，不仅容易导致阻火器上游管道系统憋压，同时导致介质到炉膛的流速减少，增加了回火的概率。ISO16852要求阻火器压降必须经过实际测试，确保工艺安全性。

SH3413-2019 《石油化工石油气管道阻火器选用检、验验收标准》第6.2.18要求，阻火器的压降在正常工况下不应大于10kPa，这可以做为焚烧系统前阻火器压降的一般要求。

因此，大家都可以自检已上RTO系统中的阻火器是否符合相关的要求规范，安全事故最省钱的做法就是提前科学预防！

河北宏顺旺吉环保科技有限公司始终致力于打造科技环保，创造蓝色未来~
