针对目前“沸石转轮+RTO”VOCs焚烧系统天然气消耗量大的问题，本文跟随河北宏顺旺吉环保科技有限公司以某船舶涂装车间运行数据为依据，依托美国空气净化产业协会(ICAC)提出的RTO热平衡关系，提出了系统性的天然气消耗量计算方法，核算了空载运行时的天然气消耗量，满载运行时VOCs浓度，VOCs入炉浓度与RTO炉温的关系。
首先，沸石转轮+RTO的工艺流程图如下：

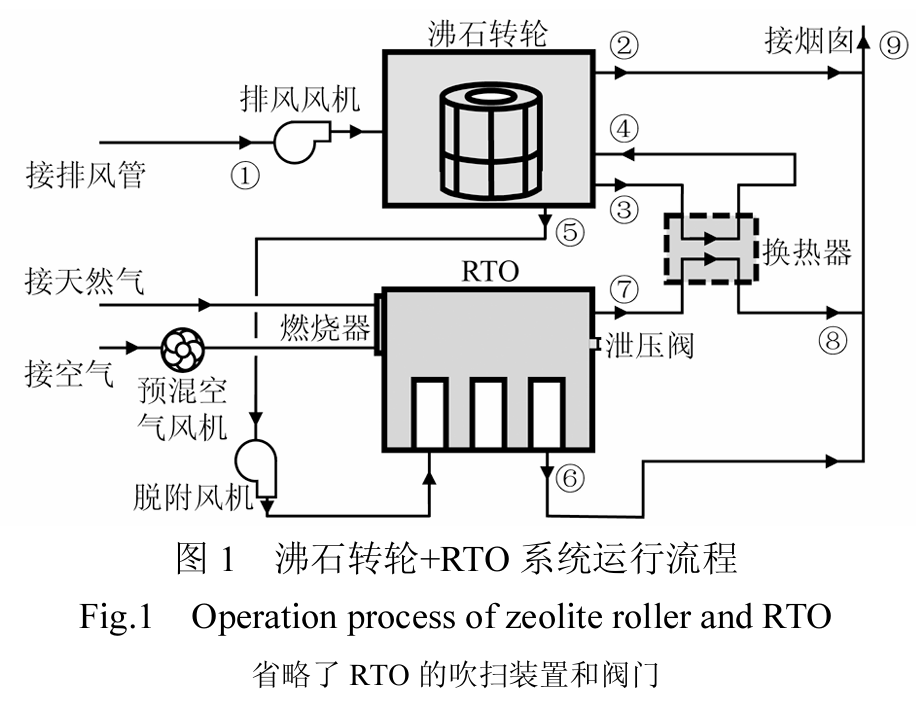

“沸石转轮+RTO”运行流程如图1所示
过程①:排风VOCs废气从排风管进入沸石转轮进行VOCs吸附；
过程②:经沸石转轮吸附的气体成为净气,部分净气进入烟囱；
过程③:部分从沸石转轮出口的净气进入换热器吸热,这部分气体称为脱附风；
过程④:吸热升温后的脱附风再次进入沸石转轮,对VOCs 进行脱附；
过程⑤:脱附风携带较高浓度的VOCs进入RTO,首先经过蓄热体预热升温,再进入炉膛进行氧化分解；
过程⑥:燃烧后的部分高温烟气流经蓄热体并放热,成为低温烟气后然后进入烟囱；
过程⑦:部分高温烟气进入换热器放热,加热脱附风；
过程⑧:放热后的低温烟气进入烟囱；
过程⑨:所有进烟囱的净气混合后排入大气。

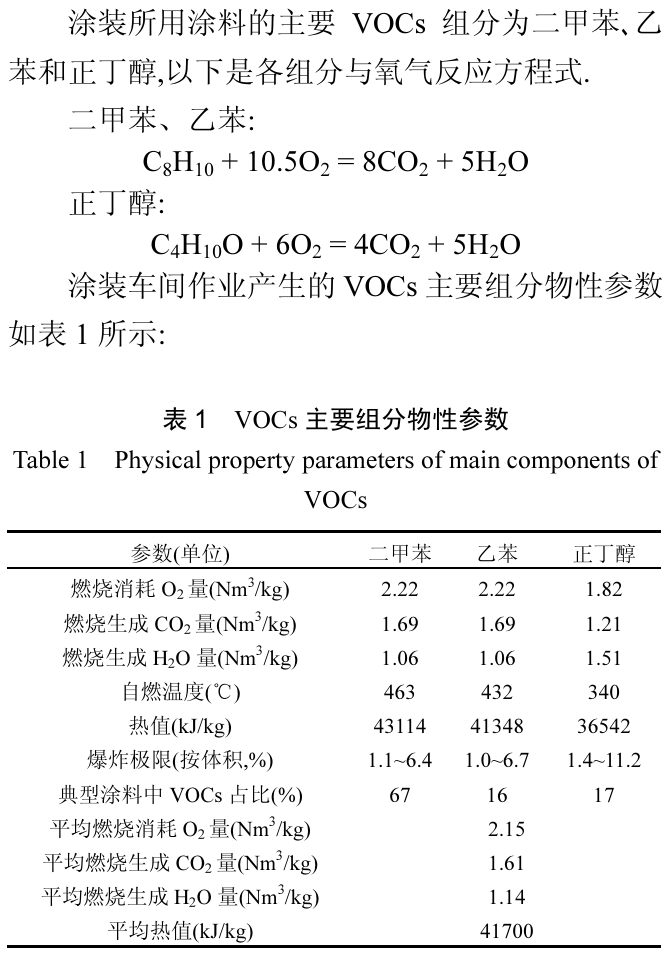

其次，VOCs重要组分物性参数如下：

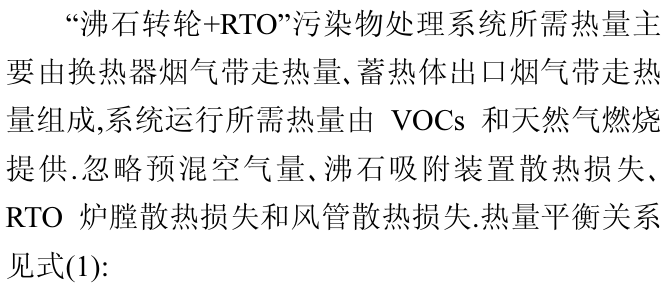

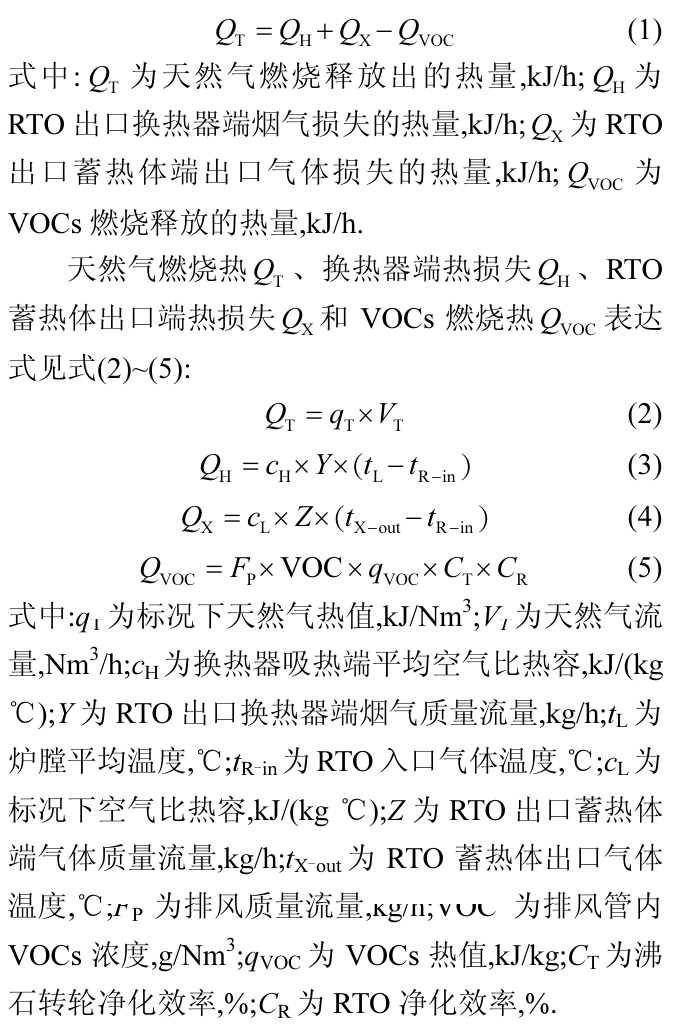

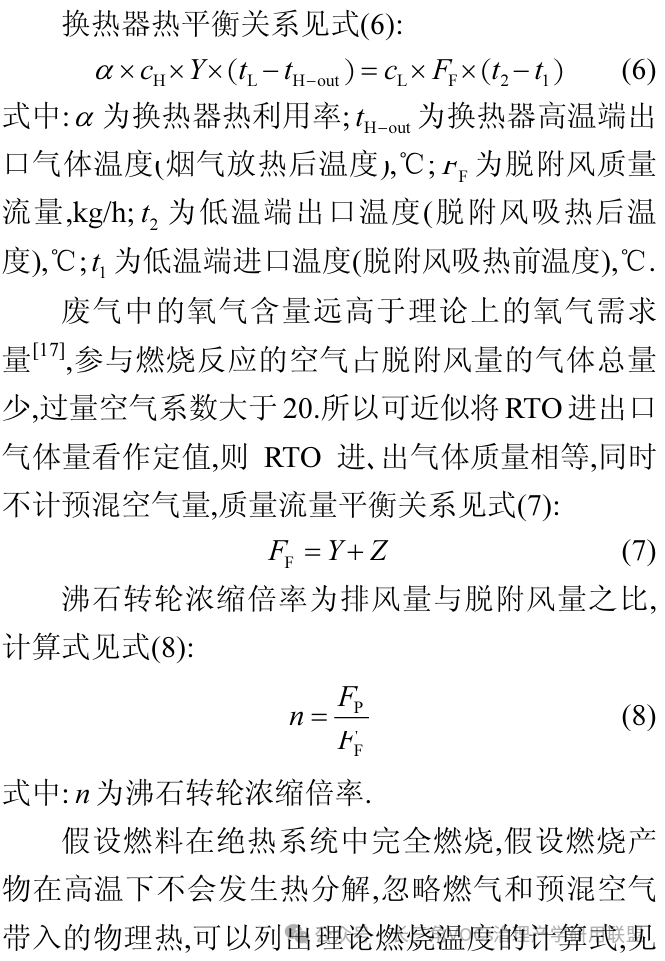

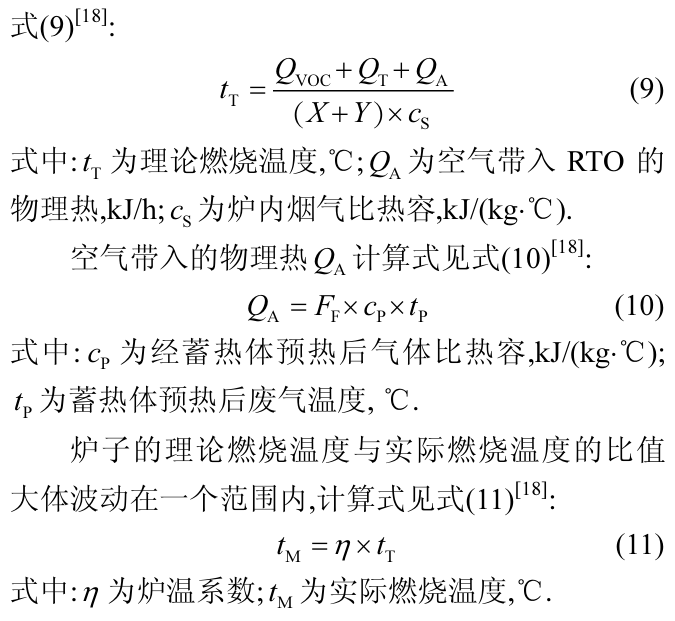

接下来，具体计算过程如下：
河北宏顺旺吉环保科技有限公司始终致力于打造科技环保，创造蓝色未来~
